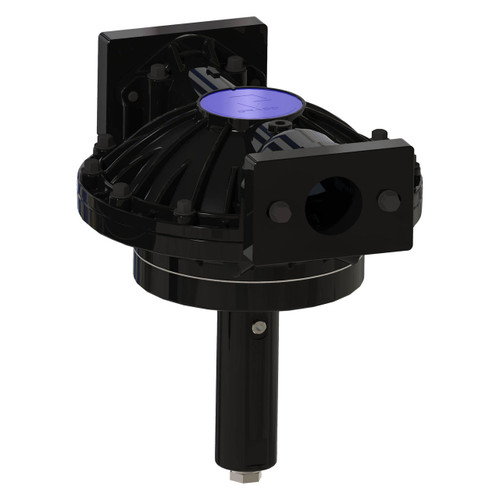

GRACO 2000455 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & BN Diaphragm, 1"-11 BSPT
1" i-Series Aluminum Pulsation Dampener component (part of diaphragm repair kit)
Reducing pulsation and vibration in your system will reduce stress on downstream equipment and increase system efficiency. Pulsation dampeners can improve the performance and reliability of your fluid transfer process
Additional Specifications
- Thread: 1 in.-11 BSPT
- Material: SS Seat, BN Diaphragm, PTFE Seat Seal
- Port Size: 1 in.
- Seat Material: SS (Stainless Steel)
- Diaphragm Material: BN (Buna-N)
- Seal Material: PTFE
- Size: i100 (1 in.)
- Kit Part Number: 2002750
Specifications
| Connection Type | BSPT |
| Diaphragm Material | Buna-N |
| Fluid Section Material | Aluminum |
| Hazardous Location Approval | ATEX |
| Inlet Size (in) | 1 |
| Maximum Flow Rate (GPM) | 50 |
| Maximum Fluid Operating Temperature (°C) | 82 |
| Maximum Fluid Operating Temperature (°F) | 180 |
| Maximum Fluid Pressure (MPa) | 0.86 |
| Maximum Fluid Pressure (psi) | 125 |
| Minimum Fluid Operating Temperature (°C) | -12 |
| Minimum Fluid Operating Temperature (°F) | 10 |
| Model | i-Series |
| Outlet Size (in) | 1 |
| Seat Material | 316 Stainless Steel |
| Series | 1" |
| Type | Pulsation Dampener |
| Wetted Material | Aluminum |
Compatible Equipment
- Model H100A, i100 (DTC) series, i100 (1 in.) dampener
Related Parts
- 2000437 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & SP Diaphragm
- 26D875 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & PS Diaphragm, 1"-11 NPT
- 2000440 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & BN Diaphragm
- 2000880 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & PO Diaphragm
- 2000452 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & SP Diaphragm
- 2000454 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & PS Diaphragm
- 2000881 - 1" i-Series Aluminum Pulsation Dampener w/ SS Seats & PO Diaphragm
- 2000462 - 1" i-Series Polypropylene Pulsation Dampener w/ PP Seats & SP Diaphragm
- 2000463 - 1" i-Series Polypropylene Pulsation Dampener w/ PP Seats & BN Diaphragm
Kit Contents
- 1 or 2 diaphragms
- 1 diaphragm bolt and seal (for non-overmolded diaphragms)
- 2 seats
- 2 or 4 seat seals
- Spool seals
- 1 spool housing seal
- 1 package, adhesive
- 1 set screw (overmolded diaphragm only)
Part of Model H100A - 1 in. Port configuration with A2 connection type (1 in.-11 BSPT). Uses aluminum fluid section material. This part appears in a diaphragm repair kit (Kit Part Number 2002750) for i100 (1 in.) dampeners with AL wetted section, BN diaphragm, and SS seat materials
Reference Manuals
- 3A7672 (Page 3) Pulsation Dampener
